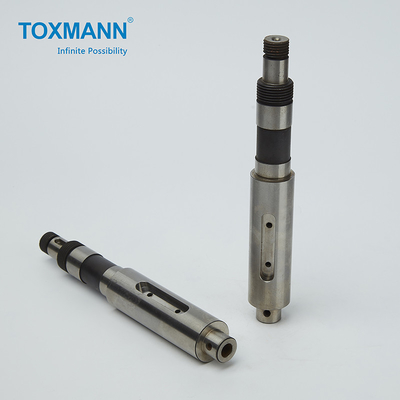

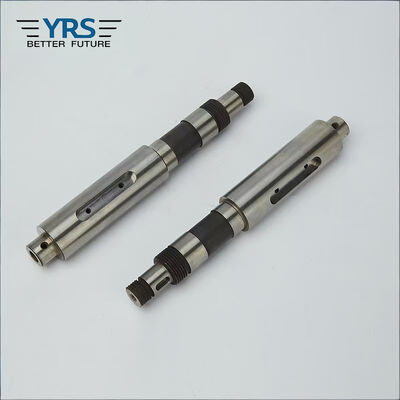

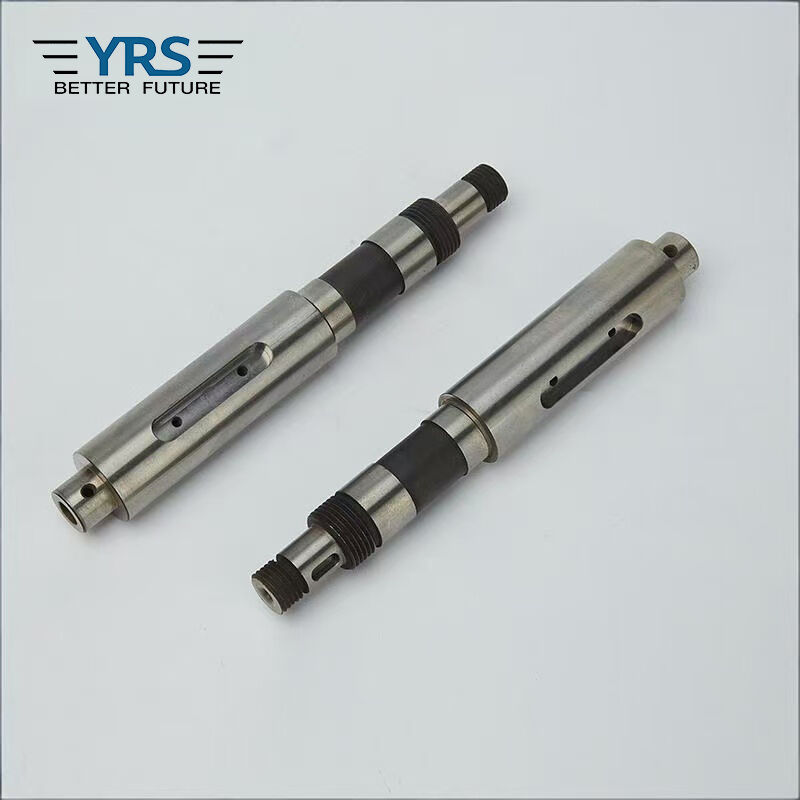

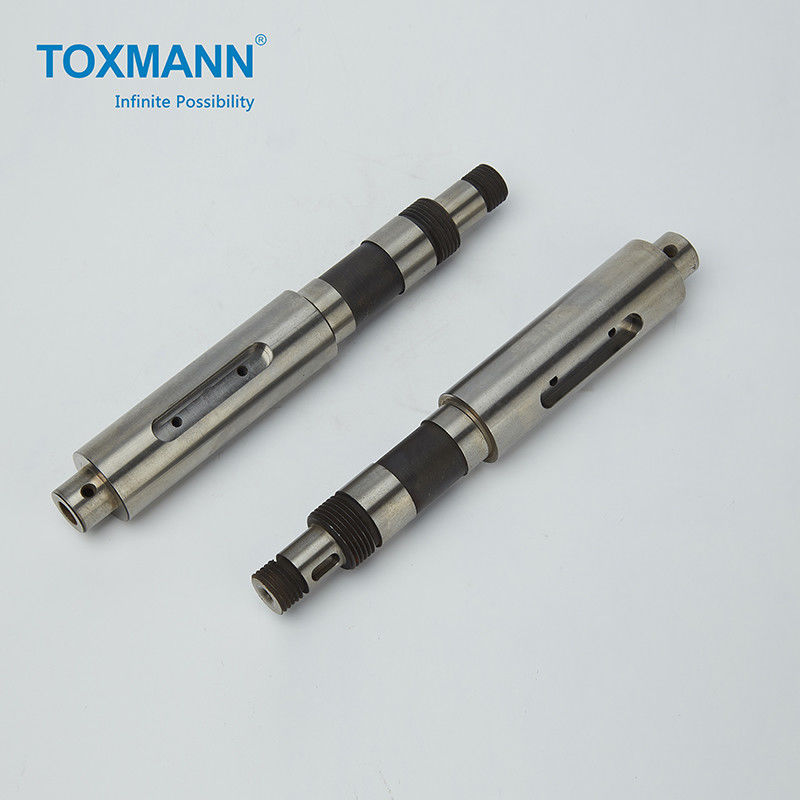

Για πολλές χρήσεις γυρισμένα μέρη ακρίβειας

Η ακρίβεια αξόνων γύρισε CNC μερών τον τόρνο επεξεργαμένος τον κύριο άξονα μερών στη μηχανή

Επιχείρηση σχεδιάγραμμα-Toxmann.pdf

Μηχανή List.pdf επεξεργασίας & επιθεώρησης

^{Ο άξονας υποστηρίζεται από τα ρουλεμάν, και το τμήμα άξονων που συνεργάζεται με το ρουλεμάν καλείται άξονα. Η ράβδος άξονων είναι η συγκριτική μέτρηση επιδόσεων συνελεύσεων του άξονα, και η ποιότητά τους ακρίβειας και επιφάνειας πρέπει γενικά για να είναι υψηλή. Οι τεχνικές απαιτήσεις διατυπώνονται γενικά σύμφωνα με τις κύριες συνθήκες λειτουργίας και εργασίας του άξονα, και περιλαμβάνουν συνήθως τα ακόλουθα στοιχεία:}

^{(α) τραχύτητα επιφάνειας
Γενικά, η τραχύτητα επιφάνειας της διαμέτρου άξονων που αντιστοιχείται το μέρος μετάδοσης είναι Ra2.5~0.63μm, και η τραχύτητα επιφάνειας της διαμέτρου άξονων υποστήριξης που αντιστοιχείται το ρουλεμάν είναι Ra0.63~0.16μm.}

^{(β) αμοιβαία ακρίβεια θέσης
Οι απαιτήσεις ακρίβειας θέσης των μερών άξονων καθορίζονται κυρίως από τη θέση και τη λειτουργία του άξονα στη μηχανή. Συνήθως, είναι απαραίτητο να εξασφαλιστούν οι απαιτήσεις coaxiality του περιοδικού του μέρους μετάδοσης συνελεύσεων στο περιοδικό υποστήριξης, διαφορετικά η ακρίβεια μετάδοσης του μέρους μετάδοσης (εργαλείο, κ.λπ.) θα επηρεαστεί, και ο θόρυβος θα παραχθεί. Για τους συνηθισμένους άξονες ακρίβειας, ακτινωτό runout του ταιριάζοντας με τμήματος άξονων στο περιοδικό ρουλεμάν είναι γενικά 0.01~0.03mm, και ο μεγάλης ακρίβειας άξονας (όπως ο κύριος άξονας) είναι συνήθως 0.001~0.005mm.}

^{(γ) γεωμετρική ακρίβεια
Η γεωμετρική ακρίβεια των μερών άξονων αναφέρεται κυρίως στη στρογγυλάδα και το cylindricity του περιοδικού, της εξωτερικής επιφάνειας κώνων, της μυτερής τρύπας Μορς, κ.λπ., και η ανοχή της πρέπει γενικά να περιοριστεί μέσα στη διαστατική σειρά ανοχής. Για τις εσωτερικές και εξωτερικές κυκλικές επιφάνειες με τις απαιτήσεις υψηλής ακρίβειας, η επιτρεπόμενη απόκλιση πρέπει να χαρακτηριστεί στο σχέδιο.}

^{(δ) διαστατική ακρίβεια
Προκειμένου να καθοριστεί η θέση του άξονα, το περιοδικό που ενεργεί ως υποστήριξη απαιτεί συνήθως την υψηλή διαστατική ακρίβεια (IT5~IT7). Η διαστατική ακρίβεια του περιοδικού για τη συγκέντρωση των μερών μετάδοσης είναι γενικά χαμηλή (IT6~IT9).}

Πληροφορίες προϊόντων:

^{Το Toxmann έχει μια ομάδα μεγάλης ακρίβειας τόρνων NC και γυρίζω-αλέθοντας σύνθετων μηχανών που εισάγονται από την Ιαπωνία και την Ταϊβάν. Οι τόρνοι NC μας έχουν εκτιμηθεί ιδιαίτερα από τους πελάτες μας για τη σταθερή ποιότητα και την αποδοτική παραγωγικότητά τους.}

Τομέας εφαρμογής:

1. ^{Βιομηχανία αυτοματοποίησης}

^{2. Βιομηχανία επικοινωνιών}

^{3.  Στρατιωτική βιομηχανία}

^{4. Βιομηχανία κατανάλωσης}
